分子篩轉輪吸附濃縮原理

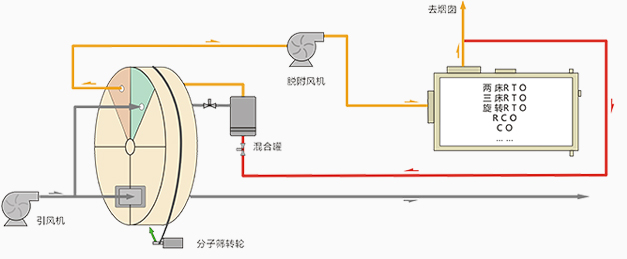

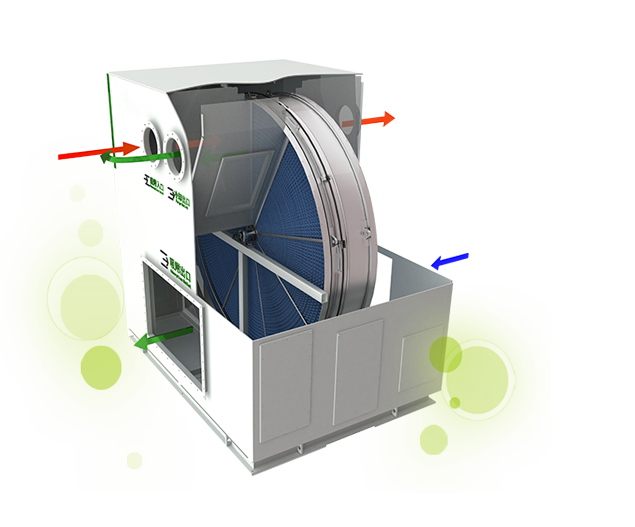

分子篩濃縮轉輪分為吸附區、脫附區、冷卻再生區，轉輪在各個區域連續運轉。



含有低濃度VOCs廢氣經過濾裝置等預處理之后，進入吸附區，VOCs成分被吸附在分子篩中，已吸附VOCs的分子篩連續旋轉進入脫附區，經高溫?zé)犸L(fēng)進行脫附濃縮，高溫脫附后進入冷卻再生區域，由冷空氣進行冷卻再生，用于冷卻的空氣經加熱后可以作為再生氣體使用。

濃縮倍數[n=(S1×V1)/(S2×V2)=5~30]根據組分及濃度確定，最大程度降低運行能耗。

VOCs處理工藝簡述

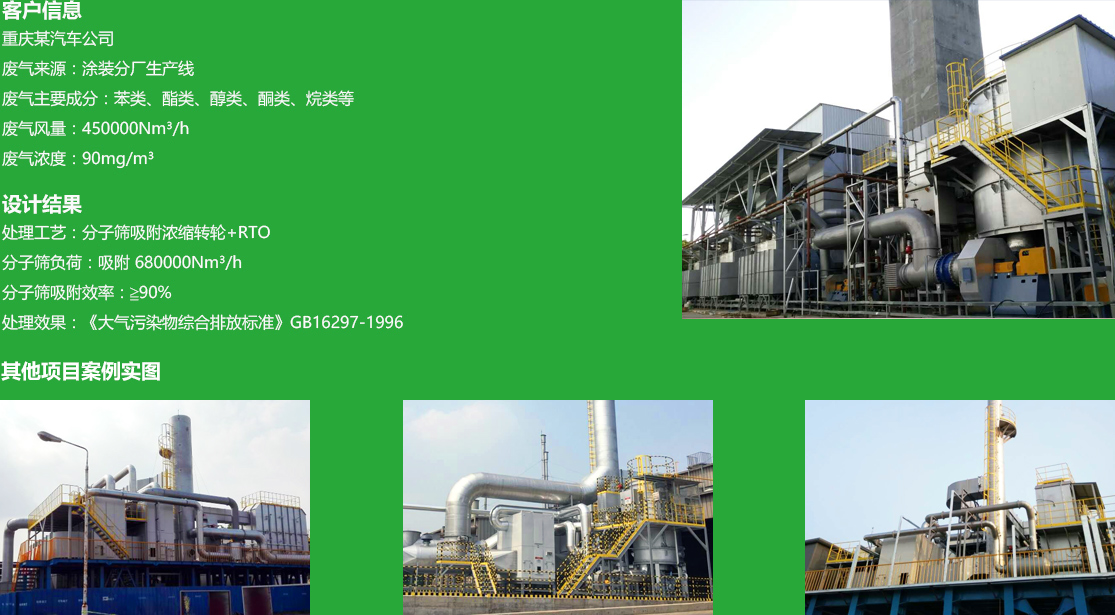

對于大風量、低濃度、成分復雜不具有回收價值的VOCs廢氣，優先選用分子篩吸附濃縮轉輪+熱氧化組合處理工藝，廣泛應用于涂裝行業、涂料行業、包裝印刷行業、電子行業等。
